環境化工實驗室整體設計
電控系統設計
環境檢測實驗室用電主要包括照明電和動力電兩大部分。動力電主要用于各類儀器設備、電梯、空調等電力供應。在進行內部的電控設計時, 監測站明確了實驗室3KW以上的特殊用電點位, 因為環境監測實驗室有很多儀器設備(如原子吸收、ICP - MS、GC- MS、ICP - AES、馬福爐等) 功率較高，一般都在6KW以上,這些設備的布線回路、布線方式、電線的選擇及插座的方式都有不同，需要逐一考慮。根據以上情況，實驗室的墻上和儀器設備臺上都配置了相應電源插座，電源插座選擇了10A、16A、20A、30A的幾種，以符合不同儀器設備的需求，設有漏電保護開關、過載保護開關等。防雷接地采用共享接地方式, 接地電阻≤1歐姆。同時實驗室用電在考慮了的同時使用率的情況下，對以后的實驗室用電情況作了適當余量設計。實驗室供電系統也是實驗室基本的系統之一。實驗室區域要求兼有交流、直流電源，以及單相、三相兩種電源插座，并常有穩壓要求。儀器分析實驗室還要求有防電磁干擾，接地和電磁屏蔽。
氣體配送系統設計

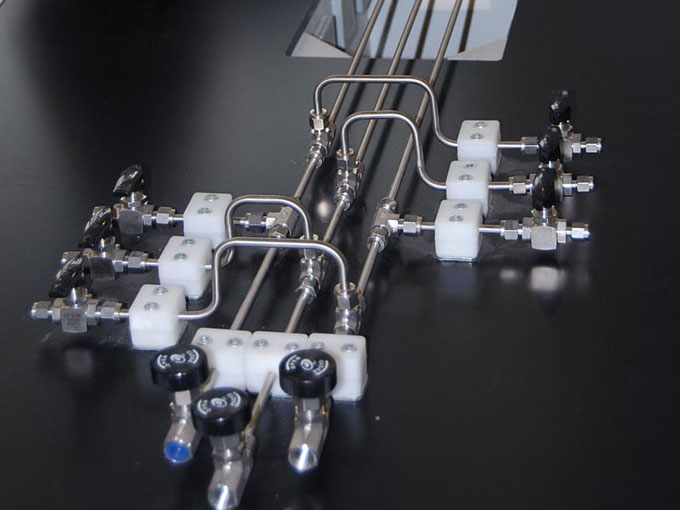

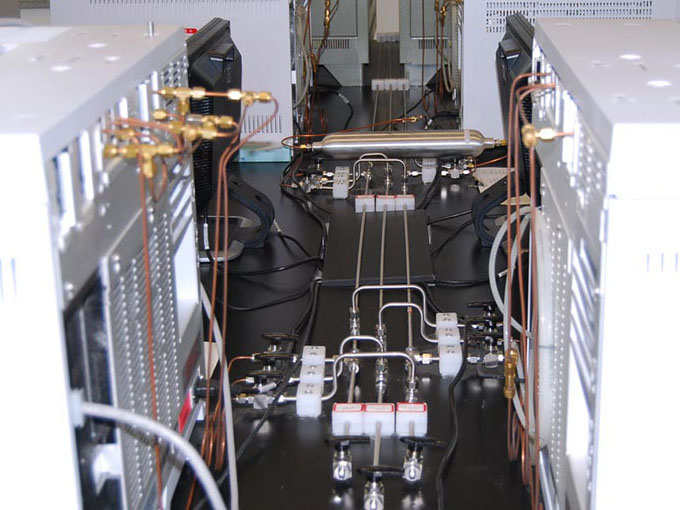

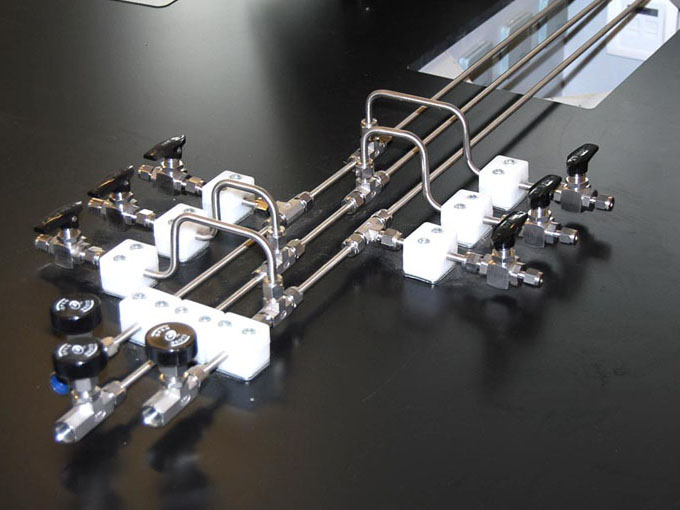

環境檢測實驗室用氣主要有不燃?xì)怏w（氮氣、二氧化碳）、惰性氣體（氬氣、氦氣等）、易燃?xì)怏w（氫氣、一氧化碳）、助燃?xì)怏w（氧氣）組成。除不燃?xì)怏w、惰性氣體外其他氣體不進入實驗室，通過輸氣管接到各實驗室內。一般氣相色譜室配置氦氣、氮氣。氣質聯用室配置了氦氣、氫氣、氧氣。氫氣管線上的連接管件都要連接后焊接，嚴禁泄漏。所有的管線在安裝完畢后要做氣密性測試，并在使用前要先除油。由于管道細小，管間距小，安裝過程中可依據現場情況進行調整，保證間距不小于45mm，氣瓶裝瓶時，易燃易爆與惰性氣體同柜，不要兩種易燃?xì)馄垦b一柜。
氣體排出系統設計

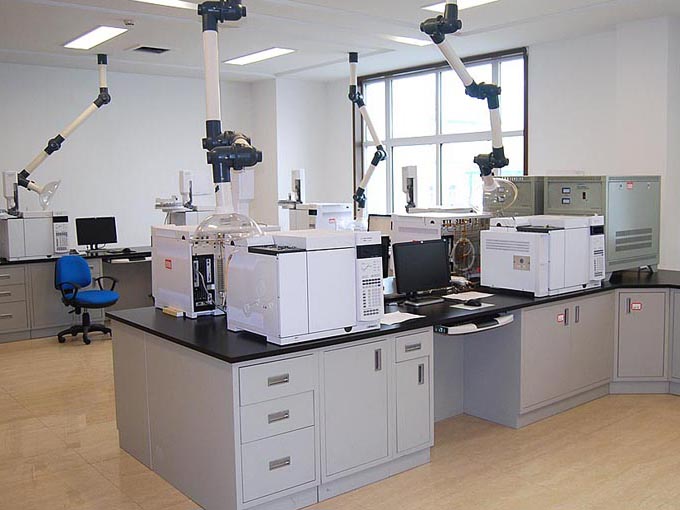

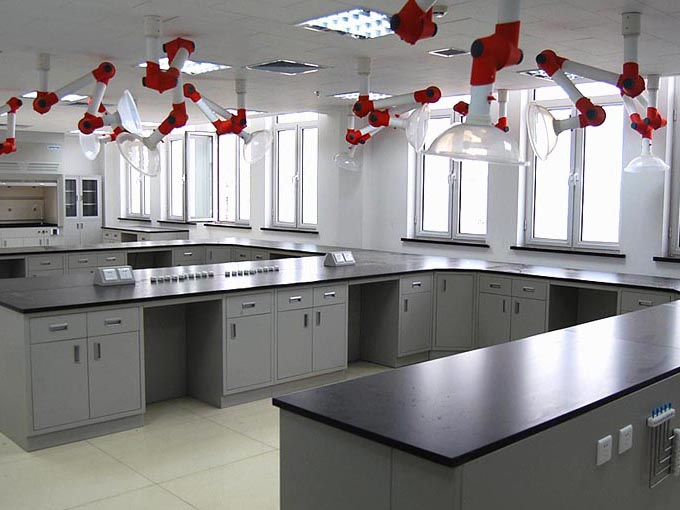

實驗室內存在許多不利于人體健康的化學物質污染源，特別是有害氣體，所以排風非常重要。實驗室的通風控制系統既要安全，又要符合節能的需要。實驗室通常排風設備主要有：通風柜、原子吸收罩、萬向排氣罩、吸頂式排氣罩、臺上式排氣罩等。
